Для стабильного напряжения с трёхфазного регулятора надо подключить чёрный провод SENSE с красным проводом + на выходе с регулятора.
viewtopic.php?f=46&t=16342&start=45

Есть подозрения что регулятор напряжения, потребляет ток через sense.
В таком случае можно подключить sense к + зажигания (чёрный провод с замка зажигания).
viewtopic.php?p=285419#p285419

Также регулятор на пряжения можно закрепить под унитазом, экономя на проводе к клюву, + и - подключать к батарее.
viewtopic.php?p=285036#p285036






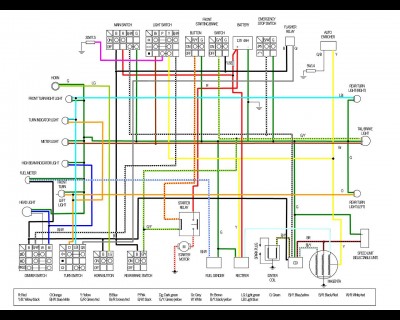

Переустановка сети скутера на постоянный ток с трёхфазного статора.

Вот после замены ручек на подогреваемые 30 Ватт не стало хватать напряжения в сети скутера ибо они были подключены к переменной сети скутера. Фара на включенных ручках стала в двое слабее светить.
Конечно недовольный таким результатом стал задумываться о повышении мощности генератора в конце остановился на трёхфазном статоре от 125-150сс с 11тью катушками.

Сравнивая в интернете решил всё заказать в: http://www.gy6-motor.de

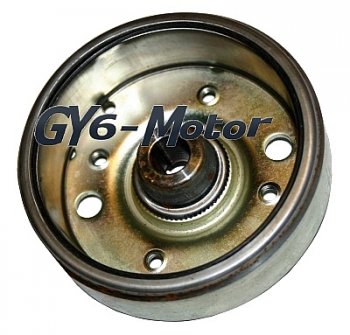

Ротор от 139qmb 89мм =15€
http://www.gy6-motor.de/product_info.ph ... -takt.html

Статор на три фазы 11 катушек 89мм = 25€
http://www.gy6-motor.de/product_info.ph ... -takt.html

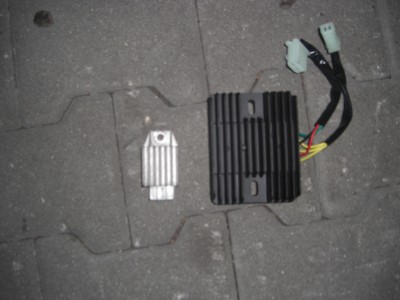

стабилизатор напряжения 3 фазы = 18€
http://www.gy6-motor.de/product_info.ph ... cn250.html


И так заказав и получив детали начал разбираться дальше.

Катушки статора их 10, намотаны в одно направление АБВАБВАБВА, где бува фаза, большая буква говорит о том что намотано в одном направлении а маленькая в противоположном.
Геометрия положения катушек такая же как и у статора с 12тью катушками, просто катушка питания CDI выполнина на два места. Из это исходим что статор на 12 катушек.
На роторе установлены 8 магнитов, если верить таблицам то ротор подходит к размерам статора. Тоесть ток будет как надо трёхфазным.

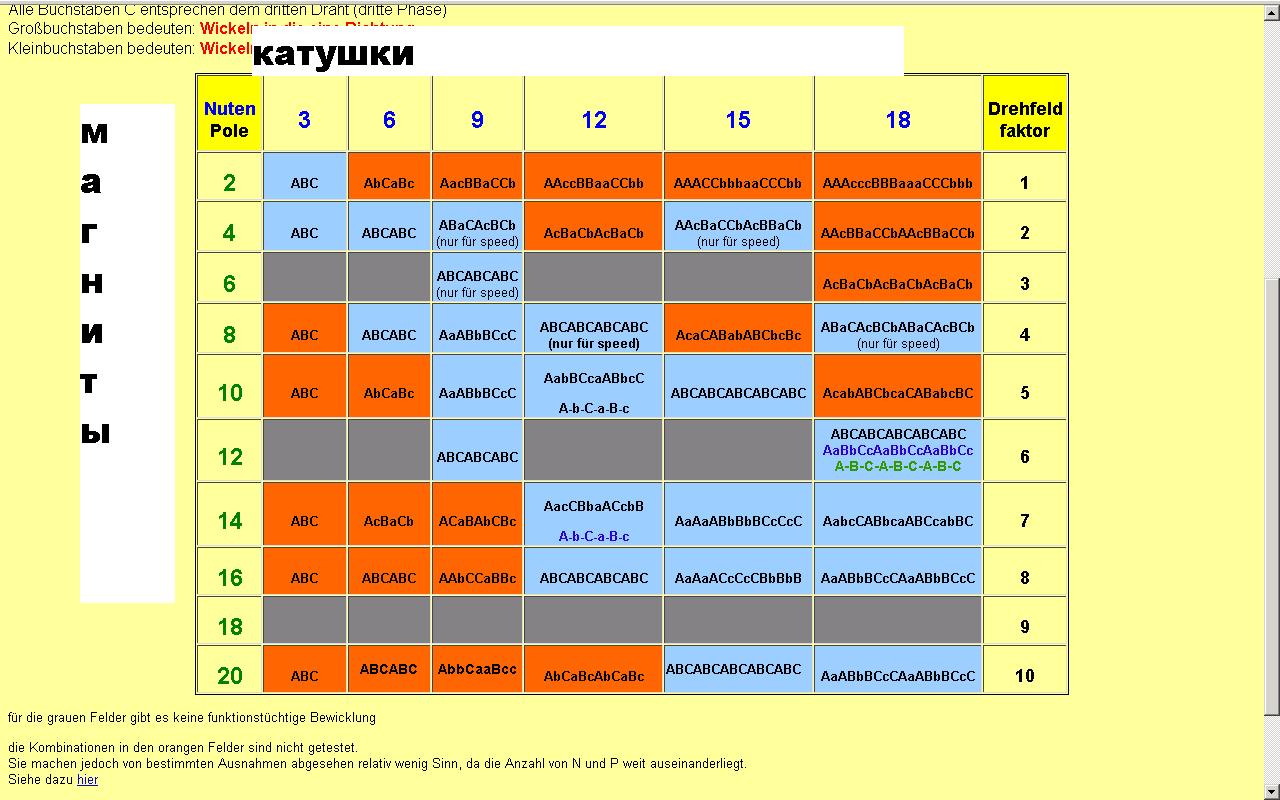

http://www.powercroco.de/Kombinationstabelle.html

Установкой буду заниматься завтра.
Пару деталей уже на готове:

_________________
Продумано не сказано!
Сказано не услышано!
Услышано не понято!
Понято не принято!
Принято не сделано!
Сделано не законченно!

поподробнее бы надо если все купленное от стоковой 150 ки то при чем ту все эти геометрии катушек и пр.... ставь все в сборе и аллюр+++ если нет, то что откуда. Интересная затея кстати , будем ждать продолжения.

_________________
Теория,-все знают как, ничего не работает
Практика,-все работает, никто не знает почему
Соединяем,-"Теория+Практика",-Ничего не работает и никто не знает, почему.

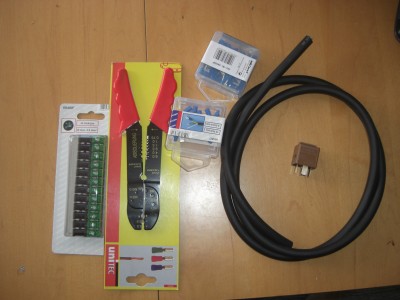

Предварительно съездил в магазин и купил пару вещей электро-оснастки.
На разборке мне подарили какое- то реле от БМВ, мужик запрашивал сначала за него 5€, нопотом всётаки и подарил, мол много таких.
С хорошим настроением пошёл в гараж заниматься внедрением купленных деталей.

_________________
Продумано не сказано!
Сказано не услышано!
Услышано не понято!
Понято не принято!
Принято не сделано!
Сделано не законченно!

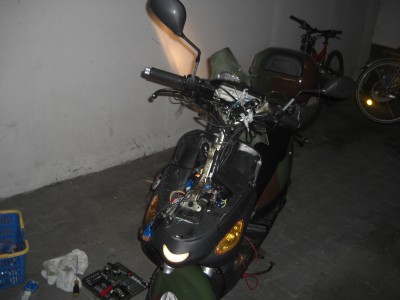

Пациент, рядом с моей "мастерской" в гараже. Приходится работать на коленях, на глазах недоумевающих соседей.

Ротор снимаем с помощью сьёмника и ударника. Таким способом получается быстро и просто.

Гайка съёмника развальцевала резьбу колена, пришлось обрабатывать напильником.

Всё встало как роодное, статор, датчик холла, и ротор.
С кика скутер завёлся с разу, питательная катушка CDI работает как надо.
Замерял напряжение между фазами, на холостых 35 Вольт, на газу 80 Вольт.

Трёхфазный регулятор оказался большим, охлаждающая рубаха огромная.

_________________
Продумано не сказано!
Сказано не услышано!
Услышано не понято!
Понято не принято!
Принято не сделано!
Сделано не законченно!

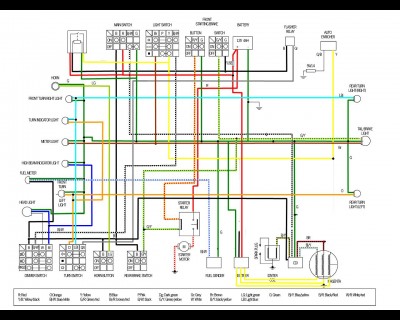

Пользуюсь зажимами, удобно так как не надо резать несущий провод.

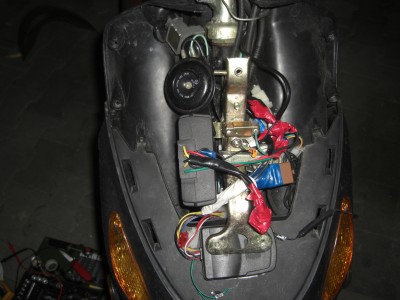

Тут под питал реле от чёрного провода плюс зажигания, с выходом на массу.
С тут же подпитывал постоянный плюс на контакт реле на контакт с жёлтым проводом.

Не забываем выдернуть провод загрузочного резистора фары.

Всё подключено под полную нагрузку.
Напряжение стабильно 14,4 Вольта без нагрузки и 14.3 Вольта с нагрузкой.

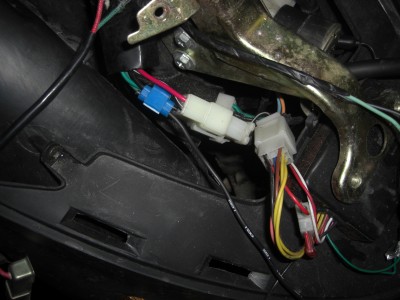

Небольшая распиновка.
